水泥生產(chǎn)方法
水泥的生產(chǎn)工藝簡單講便是兩磨一燒，即原料要經(jīng)過采掘、破碎、磨細和混勻制成生料，生料經(jīng)1450~C的高溫?zé)墒炝?，熟料再?jīng)破碎，與石膏或其他混合材一起磨細成為水泥。由于生料制備有干濕之別，所以將生產(chǎn)方法分為濕法，半干法或半濕法，干法3種。
濕法生產(chǎn)特點
將生料制成含水32％一36％的料漿，在回轉(zhuǎn)窯內(nèi)將生料漿烘干并燒成熟料。濕法制備料漿，粉磨能耗較低，約低30％，料漿容易混勻，生料成分穩(wěn)定，有利于燒出高質(zhì)量的熟料。但球磨機易磨件的鋼材消耗大，回轉(zhuǎn)窯的熟料單位熱耗比干法窯高2093~2931KT／kg(500—700kcal／kg)，熟料出窯溫度較低，不宜燒高硅酸率和高鋁氧率的熟料。
半干法生產(chǎn)的特點
將干生料粉加10％~15％水制成料球入窯煅燒稱半干法，帶爐篦子加熱機的回轉(zhuǎn)窯又稱立波爾窯和立窯都是用半干法生產(chǎn)。國外還有一種將濕法制備的料漿用機械方法壓濾脫水，制成含水19％左右的泥段再入立波爾窯煅燒，稱為半濕法生產(chǎn)。半干法入窯物料的含水率降低了，窯的熟料單位熱耗也可比濕法降低837~1675kJ／kg(200~400kcal／kg)。由于用爐篦子加熱機代替部分回轉(zhuǎn)窯烘干料球，效率較高，回轉(zhuǎn)窯可以縮短，如按窯的單位容積產(chǎn)量計算可以提高2—3倍。但半干法要求生料應(yīng)有一定的塑性，以便成球，使它的應(yīng)用受到一定限制，加熱機機械故障多，在我國一般煅燒溫度較低，不宜燒高質(zhì)量的熟料。
干法生產(chǎn)的特點
干法是將生料粉直接送入窯內(nèi)煅燒，入窯生料的含水率一般僅1％～2％，省去了烘干生料所需的大量熱量。以前的干法生產(chǎn)使用的是中空回轉(zhuǎn)窯，窯內(nèi)傳熱效率較低，尤其在耗熱量大的分解帶內(nèi)，熱能得不到充分利用，以致干法中空窯的熱效率并沒有多少改善。干法制備的生料粉不易混合均勻，影響熟料質(zhì)量，因此40—50年代濕法生產(chǎn)曾占主導(dǎo)地位。50年代出現(xiàn)了生料粉空氣攪拌技術(shù)和懸浮預(yù)熱技術(shù)，70年代初誕生了預(yù)分解技術(shù)，原料預(yù)均化及生料質(zhì)量控制技術(shù)?，F(xiàn)在干法生產(chǎn)完全可以制備出質(zhì)量均勻的生料，新型的預(yù)分解窯已將生料粉的預(yù)熱和碳酸鹽分解都移到窯外在懸浮狀態(tài)下進行，熱效率高，減輕了回轉(zhuǎn)窯的負(fù)荷，不僅熱耗低使回轉(zhuǎn)窯的熱效率由濕法窯的30％左右提高到60％以上，又使窯的生產(chǎn)能力得以擴大。
水泥廠的主要工藝流程
水泥生產(chǎn)過程主要分為三個階段，即生料制備、熟料燒成和水泥粉磨。
以干法生產(chǎn)為例包括以下幾個主要工序：
破碎及預(yù)均化—生料制備—生料均化—預(yù)熱分解—水泥熟料的燒成—水泥粉磨—水泥包裝
1.破碎及預(yù)均化
（1）破碎水泥生產(chǎn)過程中，大部分原料需要進行破碎，如石灰石，黏土，鐵礦石及煤等。
（2）原料預(yù)均化技術(shù)就是在原料的存,取過程中，運用科學(xué)的堆取技術(shù)，實現(xiàn)原料的初步均化，使原料堆場同時具備貯存與均化的功能。
2.生料制備
水泥生產(chǎn)過程中，每生產(chǎn)一噸硅酸鹽水泥至少要粉磨3噸物料（包括各種原料，燃料，熟料，混合料，石膏），據(jù)統(tǒng)計，干法水泥作業(yè)生產(chǎn)線粉磨作業(yè)需要消耗的動力約占全場動力的60%以上，其中生料粉磨約占30%以上，煤磨占約3%，水泥粉磨約占40%。因此，合理選擇粉磨設(shè)備和工藝流程，優(yōu)化工藝參數(shù)，正確操作，控制作業(yè)制度，對保證產(chǎn)品質(zhì)量，降低能耗具有重大意義。
3.生料均化
新型干法水泥生產(chǎn)過程中，穩(wěn)定入窖生料成分是穩(wěn)定熟料燒成熱工制度的前提，生料均化系統(tǒng)起著穩(wěn)定入窖生料成分的后一道把關(guān)作用。
4.預(yù)熱分解
把生料的預(yù)熱和部分分解由預(yù)熱器來完成，代替回轉(zhuǎn)窯部分功能，達到縮短回窯長度，同時使窯內(nèi)以堆積狀態(tài)進行氣料換熱過程，移到預(yù)熱器內(nèi)在懸浮狀態(tài)下進行，使生料能夠同窯內(nèi)排出的熾熱氣體充分混合，增大了氣料接觸面積，傳熱速度快，熱交換效率高，達到提高窯系統(tǒng)生產(chǎn)效率、降低熟料燒成熱耗的目的。
（1）物料分散（2）氣固分離（3）預(yù)分解
5.水泥熟料的燒成
生料在旋風(fēng)預(yù)熱器中完成預(yù)熱和預(yù)分解后，下一道工序是進入回轉(zhuǎn)窯中進行熟料的燒成。
在回轉(zhuǎn)窯中碳酸鹽進一步的迅速分解并發(fā)生一系列的固相反應(yīng)，生成水泥熟料中的等礦物。隨著物料溫度升高近時，部分礦物會變成液相，溶解于液相進行反應(yīng)生成大量 （熟料）。熟料燒成后，溫度開始降低。后由水泥熟料冷卻機將回轉(zhuǎn)窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥粉磨所能承受的溫度，同時回收高溫熟料的顯熱，提高系統(tǒng)的熱效率和熟料質(zhì)量。
6.水泥粉磨
水泥粉磨是水泥生產(chǎn)線制造的后工序，也是耗電多的工序。其主要功能在于將水泥熟料（及膠凝劑、性能調(diào)節(jié)材料等）粉磨至適宜的粒度（以細度、比表面積等表示），形成一定的顆粒級配，增大其水化面積，加速水化速度，滿足水泥漿體凝結(jié)、硬化要求。
7.水泥包裝
水泥出廠有袋裝和散裝兩種發(fā)運方式。
生產(chǎn)水泥設(shè)備
1．水泥窯系統(tǒng)
水泥窯是水泥廠的主要設(shè)備，由生料燒成熟料的整個過程都在窯內(nèi)完成，簡單的回轉(zhuǎn)窯是干法中空窯。生料粉由窯尾加入，煤粉用一次風(fēng)由窯頭噴入并在窯內(nèi)燃燒，這里的火焰溫度達1800—2000℃。生料在窯內(nèi)不斷向窯頭流動，濕度也逐漸升高，經(jīng)過烘干、脫水、預(yù)熱、分解，到1300°C左右時出現(xiàn)液相，在火焰下面升高到1450°C燒成熟料，然后冷卻到1300~1100℃離開回轉(zhuǎn)窯落入單筒冷卻機，冷卻到100—150℃左右卸到熟料輸送機運至熟料破碎機，破碎后入庫貯存。
2.回轉(zhuǎn)窯系統(tǒng)
回轉(zhuǎn)窯是由鋼板卷制的圓筒，內(nèi)砌耐火磚，由裝車簡體上的輪帶和下面的托輪支承，用裝在窯身上的大齒圈傳動。回轉(zhuǎn)窯通常以3．5％的斜度安放，轉(zhuǎn)數(shù)一般在1轉(zhuǎn)／分鐘以內(nèi)、新式干法窯可達3轉(zhuǎn)／分鐘以上。單筒冷卻機與窯相似，不同的是筒內(nèi)裝有揚料板用以加速熟料冷卻。窯頭高溫區(qū)簡體溫度過高，以前曾用水冷卻，現(xiàn)已改為用風(fēng)冷卻。
上述干法中空窯是基本窯型，其他各種窯型主要是改變后部的烘干、預(yù)熱和分解部分的結(jié)構(gòu)與型式，及變換熟料冷卻機。
3.水泥粉磨站
若把水泥生產(chǎn)設(shè)備工藝過程作為一個完整的工藝系統(tǒng)來看，終產(chǎn)品是水泥，熟料是半成品，所以可以將這個系統(tǒng)分開，從原料采掘到制成熟料是一段，由熟料制成水泥和裝運發(fā)貨是第二段。一般情況下這兩段應(yīng)放在一起，這樣少占用土地，方便管理，用人工也少，可以完全集中控制。然而在有些特殊情況又以分開更為有利。
4.粉磨系統(tǒng)
球磨機是水泥生產(chǎn)工業(yè)早使用的粉磨設(shè)備，現(xiàn)在仍占主導(dǎo)地位，雖然它的效率很低，如按單顆粒的粉碎功耗計算只有6％～9％，但球磨機維護簡單，可靠性高，尤其用于水泥熟料粉磨，產(chǎn)品顆粒形狀和級配合適，水泥性能好，目前還難以找到可以完全取代的設(shè)備。
一：生料的準(zhǔn)備
l 1.石灰石板式喂料機
l 布置位置 位于石灰石破碎車間內(nèi)
l 用 途 用于石灰石喂料
l 2.石灰石破碎機
l 用 途 用于破碎石灰石
l 布置位置 位于廠區(qū)石灰石破碎車間
l 破碎型式 單段錘式(PCF20.18)
l 3.石灰石混勻堆取料機
二：生料磨制
球磨機
立磨機
4. 輥式磨
5.窯尾袋收塵器
規(guī)格型號 戶外型
用 途 用于窯尾及原料磨廢氣生料粉的捕集
布置位置 位于增濕塔與原料磨后面
6.窯尾袋收塵器排風(fēng)機
用途 用于窯尾及原料磨系統(tǒng)廢氣處理
布置位置 位于窯尾袋收塵后
工作風(fēng)溫 正常： 80～150℃ 極限溫度：200℃
7.窯尾高溫風(fēng)機
用途 用于抽引預(yù)熱器廢氣
布置位置 位于預(yù)熱器后面、增濕塔后面
工作風(fēng)溫 正常溫度：320～350℃;
極限溫度：450℃;
風(fēng)機葉片需采用優(yōu)質(zhì)耐磨材料制成，保證轉(zhuǎn)子葉片有較長的壽命。
8.原料磨循環(huán)風(fēng)機
用途 用于原料磨系統(tǒng)通風(fēng)
布置位置 位于原料磨組合式旋風(fēng)筒后
工作風(fēng)溫 正常：90~100℃ 極限溫度(短時)：250℃
風(fēng)機葉片需采用優(yōu)質(zhì)耐磨材料制成，保證轉(zhuǎn)子葉片有較長的壽命。
三：熟料燒制
分解爐
預(yù)熱器
把生料的預(yù)熱和部分分解由預(yù)熱器來完成，代替回轉(zhuǎn)窯部分功能，達到縮短回窯長度，同時使窯內(nèi)以堆積狀態(tài)進行氣料換熱過程，移到預(yù)熱器內(nèi)在懸浮狀態(tài)下進行，使生料能夠同窯內(nèi)排出的熾熱氣體充分混合，增大了氣料接觸面積，傳熱速度快，熱交換效率高，達到提高窯系統(tǒng)生產(chǎn)效率、降低熟料燒成熱耗的目的。
9.入庫斗式提升機
用 途 生料入庫(戶外型帶頭部檢修平臺)
10.入窯斗式提升機
用 途 生料入預(yù)熱器(戶外型帶頭部檢修平臺)
11.回轉(zhuǎn)窯
12. 篦式冷卻機
13.篦冷機冷卻風(fēng)機
用途及位置 用于篦冷機廢氣供風(fēng)，布置在篦冷機周圍
14.窯頭電收塵器
用 途 用于窯頭篦冷機余風(fēng)處理
布置位置 位于冷卻機后面、窯頭電收塵排風(fēng)機前面
15.窯頭電收塵排風(fēng)機
用途 用于抽引冷卻機廢氣經(jīng)電收塵器凈化后排空
布置位置 位于窯頭冷卻機和電收塵器后面
工作風(fēng)溫 正常：200~250℃ 大(短時)：400℃
風(fēng)機葉片需采用優(yōu)質(zhì)耐磨材料制成，保證轉(zhuǎn)子葉片有較長的壽命。
16 熟料鏈斗輸送機
四：水泥磨制
17水泥磨粉站

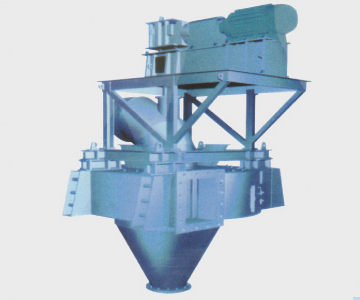

18選粉機
