江蘇鵬飛集團股份有限公司“鵬飛”PFRM型（HRM型）立式磨是消化吸收國外技術設計的新型設備，它通過帶壓力磨輥滾壓在旋轉盤上的物料（0-15mm）進行碾磨達到相應的細度。該設備具有粉磨效率高、烘干能力大、產品細度易于調節、噪音小、電耗低、工藝流程簡單、磨耗小、運行費用省等優點。在同樣工藝條件下，轉速、磨盤直徑、物料層、磨輥壓力相同情況下，PFRM型立式磨粉磨效率可提高30%以上，平均能耗節約8.2%，整機的沖擊振動顯著減輕。該產品以技術上達到國際先進水平，制造質量達到國內水平，通過部級鑒定，1995年被列為國家級新產品。

======》詳情見《江蘇鵬飛集團PFRMS立磨礦粉生產線優勢》



一、PFRM（HRM型）立式磨介紹。

適用于冶金、建材、化工、電力等行業粉磨煤、焦炭、水泥原料、石膏、重晶石、磷礦石、分解石、高嶺土等中等硬度物料。 HRM系列立式磨集粉碎、烘干、研磨、選粉為一體，工藝流程簡單。立式磨與管磨相比，具有粉磨效率高，電耗低20-30%，烘干能力大，物料水份可達15%，入磨物料粒度大，產品細度易于調節，化學成份穩定，無鋼球撞擊及運行中無金屬之間的直接接觸，噪音小，磨損小，磨內分離器，不需另設選粉機，占地空間小，建筑面積相應小，磨輥可翻出機外，維修方便等優點.

http://xydzb.com/pengfei/chanpinzhanshi/shuinishengchanxian/shengliaozhibei/fenmo/2014/0117/1816.html

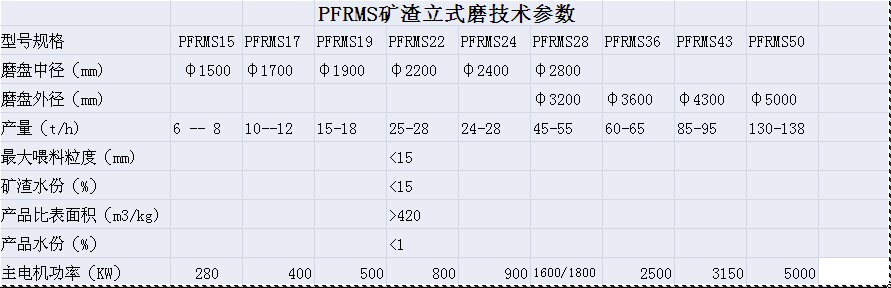

二、礦渣立式磨規格和主要技術參數

三、立式磨機的工作原理
1、主要結構及功能
立式磨的主要結構由分離器、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成 。
分離器是決定磨粉產品粗細度的重要部件，它由可調速的傳動裝置、轉子、導向風葉、殼體、粗粉落料錐斗、出風口等組成，是一種高效、節能、快捷的選粉裝置。

磨輥是對物料進行碾壓粉磨的主要部件。它被裝在磨機的彎臂上，在外力的作用下，緊壓在磨盤的物料上，在磨盤的帶動下，磨輥隨之轉動，從而使物料被碾壓而粉碎。

磨盤固定在減速機的輸出軸上，磨盤上部為料床，料床上有環形槽，物料就是在環形槽內被磨輥碾碎的。

加壓裝置是提供磨輥碾磨壓力的部件，它由高壓油站、液壓缸拉桿、蓄能器等組成，能向磨輥施加足夠的壓力使物料粉碎。
減速機是傳遞動力的主要部件，磨盤的轉速就是減速機輸出軸的轉速。



工作原理

電動機通過減速機帶動磨盤轉動，同時熱風從進風口進入立磨內，物料從下料口落在磨盤中央，由于離心力作用，物料從磨盤中央向磨盤邊緣移動，經過磨盤上的環形槽時，受到磨輥的碾壓而粉碎，被粉碎的物料繼續向磨盤邊緣移動，直到被風環處的氣流帶走，而大顆粒物料又掉落到磨盤上繼續粉碎。氣流中的物料經過上部的分離器時，在導向葉片的作用下，粗料從錐斗落到磨盤上，細粉隨氣流一齊出磨，被系統的集塵器收集，被收集的粉料即為立磨磨出的產品。物料在與殼體中氣體接觸的過程中被烘干，達到產品所需的干濕度。通過調節分離器導向風葉的角度（小型立磨不可調）和分離器轉子的轉速，便可達到產品所需的粗細度。



四、立式磨機的優勢

與球磨機相比，立式磨機具有以下優勢：
1、磨粉效率高，立式磨采用磨輥與料床碾壓磨碎物料、能耗低、磨粉系統的電耗比球磨系統降低20~30％，而隨原料的濕度增加，節電效果更為顯著。
2、烘干能力強，立式磨采用氣體輸送物料，在碾磨水分較大的物料時可控制進風溫度，使產品達到最終水份，在立磨內可烘干水分高達12~15％的物料，即使是烘干球磨，也只能烘干水份為3~4％的物料。
3、入磨物料粒度大，可達磨輥直徑的5％左右，一般為40~100毫米，因此大中型立磨可省掉二級粉碎。
4、產品化學成份穩定，顆粒級配均勻。由于物料在立磨內停留的時間僅有2~3分鐘，而球磨則為15~20分鐘，所以使用立式磨磨粉時，產品的化學成份可以很快測定，較正，產品化學成份波動小，有利于均化。此外，立式磨內的合格產品能及時分離出來，避免了重復碾磨，產品的粒度均勻一致，有利于煅燒。
5、工藝流程簡單，建筑面積小，占用空間少，立式磨內有分離器，不需要再配選粉機和提升機，出磨含塵氣體可直接進入集塵器收集為產品，故工藝簡單，布局緊湊，建筑面積僅為球磨系統的70％，建筑空間約為球磨的50~60％。
6、噪音低，揚塵少，操作環境清潔，立磨在工作中，磨輥與磨盤不直接接觸，沒有球磨中的鋼球互相碰撞和鋼球撞擊襯板的撞擊聲，故噪音低，比球磨低約20~25分貝。另外立磨為整體密封，系統在負壓下工作，故揚塵少。環境清潔，適應環保要求。
7、金屬損耗小，襯板和磨輥壽命長，利用率高，由于立磨在工作中沒有金屬與金屬的直接接觸和碰撞，所以配件磨損少、壽命長，單位產品的金屬損耗一般為5~10克/噸，對于中硬度水泥材料，磨輥和襯板壽命可達八千小時左右。

============================================================================================================================================
